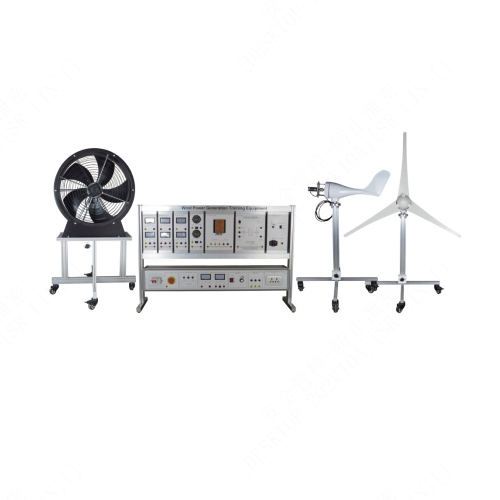

Name: Equipamentos de formação para geração de energia eólica, equipamentos educativos, formação em competências técnicas, sistema de formação em energias renováveis.
Brand: AirYa
SKU: AFR011
Rating: 5 (1 reviews)

Descrição

AFR011 Equipamentos de formação para geração de energia eólica, equipamentos educativos, formação em competências técnicas, sistema de formação em energias renováveis.
I. Visão Geral do Equipamento
1 Introdução
1.1 Visão Geral
Este sistema de treino simula o processo de geração de eletricidade por energia eólica, permitindo aos alunos aprender a gerar eletricidade a partir do vento.
O gerador eólico é acionado por um ventilador.
Este formador desenvolve a capacidade prática dos alunos e é adequado para universidades de engenharia, institutos de formação e escolas técnicas.
1.2 Características
(1) Este treinador utiliza uma estrutura de coluna em alumínio, com medidores internos integrados e rodas universais na base, facilitando a sua movimentação.
(2) Permite a criação de diversos circuitos e componentes experimentais, que os alunos podem combinar para formar diferentes circuitos, realizar experiências e desenvolver diferentes conteúdos de treino.
(3) Bancada de formação com sistema de proteção de segurança.
2. Parâmetros de desempenho
(1) Conjunto de geração de energia eólica: o conjunto de geração de energia eólica é composto por uma unidade de ventilador e uma unidade de soprador de ar, adota uma estrutura de perfil de alumínio, a base do equipamento possui rodas universais, as dimensões da unidade de ventilador são 800 mm * 800 mm * 1500 mm (comprimento × largura × altura), as dimensões do soprador de ar são 800 mm * 800 mm * 1500 mm (comprimento × largura × altura).
(2) Unidade de caixa de energia: estrutura de perfil em alumínio, caixa suspensa em alumínio, dimensões 1080 mm × 300 mm × 740 mm (comprimento × largura × altura).
(3) Condições de trabalho:
Temperatura -10 a +40 °C
Temperatura ≤ 80 °C
Ar ambiente: ar sem substâncias corrosivas, sem combustível e sem grande quantidade de poeiras condutoras

3. Introdução ao Sistema
Este sistema é composto por quatro partes: sistema de energia eólica, sistema de controlo e sistema inversor. O sistema de energia eólica é composto por um soprador de ar, um gerador e uma bateria. O sistema de controlo é composto por um controlador de geração de energia eólica. O sistema inversor é composto por um inversor de frequência e uma unidade de carga.
O gerador de energia eólica simulado, este sistema adota um gerador síncrono de íman permanente de eixo horizontal e utiliza um soprador de ar para simular o vento natural. O soprador de ar pode selecionar três velocidades de vento. Este sistema pode simular a mudança de direção e potência do vento alterando a velocidade e a posição do soprador de ar, podendo então detetar o efeito de geração nas condições correspondentes. O gerador de energia eólica simulado é apresentado abaixo.
Como mostrado acima, a imagem da esquerda mostra o gerador de energia eólica. A saída do gerador de energia eólica é trifásica de 12V CA, e o terminal de saída liga-se à caixa de ligação localizada na parte inferior do equipamento. A imagem da direita mostra a unidade do soprador de ar, cuja alimentação é monofásica de 220V CA, 50Hz. Quando em funcionamento, as bases das duas peças estão ligadas através de uma haste de ligação perfilada. Conforme mostrado abaixo.
Explicação da condição da luz indicadora
3.2 Painel de controlo de energia
(1) Indicador de tensão e corrente de saída
(2) Equipado com indicador de energia e terminal de saída de energia de segurança.
(3) Possui uma fonte de alimentação CA interna e uma função de proteção contra curto-circuitos. Os alunos podem observar a estrutura interna da caixa de energia através da janela transparente.
3.3 Componentes do equipamento
(1) Caixa de suspensão do controlador (1 unidade)
(2) Caixa de suspensão do inversor (1 unidade)
(3) Caixa de suspensão da caixa do contador (2 unidades)
(4) Caixa de suspensão da carga terminal (2 unidades)
(5) Cabo de ligação elétrica de segurança de 4 mm (40 unidades)
4 Lista de experiências
(1) Teste das características da bateria: 1) Parâmetros técnicos elétricos 2) Ligação da bateria em série e em paralelo
(2) Experiência do controlador de carga: 1) Experiência de proteção contra inversão de polaridade 2) Proteção do controlador contra sobrecarga da bateria 3) Experiência de proteção do controlador contra descarga excessiva da bateria 4) Experiência de proteção contra sobrecarga
(3) Experiência de simulação de sistema de geração de energia eólica
(4) Experiência de controlo de carregamento de energia eólica
(5) Experiência de teste de potência de trabalho do gerador
(6) Experiência de princípio básico do inversor
(7) Experiência de teste de forma de onda de saída do inversor simples
(8) Experiência de princípio básico do inversor
(9) Experiência de teste de forma de onda de saída do inversor simples
(10) Experiência de acionamento de carga CA com inversor
