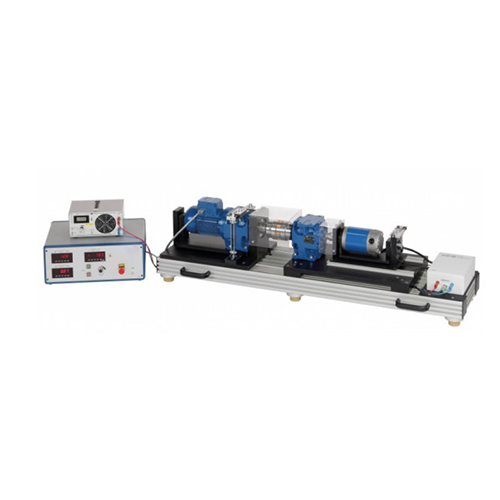

AF237E Equipamento didático para treinamento em sistemas de acionamento de energia eólica, equipamento educacional para treinamento em energias renováveis.O sistema deve abordar os seguintes objetivos de treinamento:
Familiarização com a conversão de energia rotacional em energia elétrica
Efeito do torque e da velocidade na eficiência da transmissão
Efeito do torque e da velocidade na eficiência do gerador
Efeito da característica típica de torque de um rotor eólico na eficiência geral do sistema de transmissão
Especificações Técnicas Mínimas Requeridas (iguais ou superiores a):
Motor de acionamento com velocidade nominal: 20 rpm, faixa de velocidade: 4 a 20 rpm, potência nominal: 0,35 kW e torque máximo: 150 Nm
Engrenagem cilíndrica com relação de transmissão 1:53, capacidade de carga: 330 Nm, eficiência: não inferior a 90%
Gerador CC com velocidade de 1070 rpm, potência: 140 W e corrente/tensão máxima: 10 A/28 V e conexões para carga elétrica
Capacidade de realizar simulação de características típicas de torque
Deve incluir carga ajustável com display digital selecionável para corrente ou tensão
Sensores para velocidade do gerador e torques do lado do acionamento e do gerador
Deve incluir um amplificador de medição com displays digitais e elementos de controle
Saídas analógicas para transmitir os valores medidos de torque e velocidade
Conjunto de material de instrução
Faixa de medição de velocidade: 0 a 1100 rpm
Faixas de medição de torque: 0 a 190 Nm e 0 a 10 Nm
Faixa de medição de corrente: 0,005 a 23 A
Faixa de medição de tensão: 0 a 75 V
