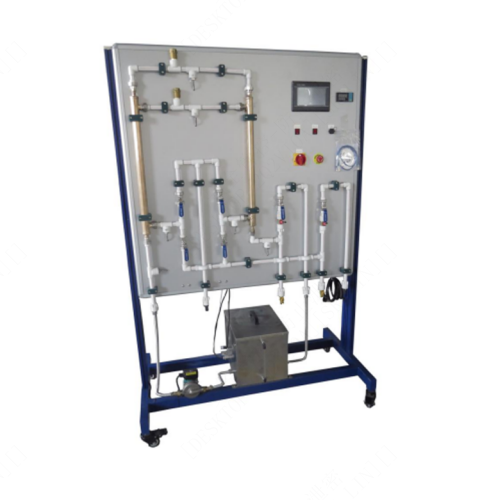

AFT041 Kit de formação para permutador de calor tubular - Material didático para formação em transferência de calorO permutador de calor tubular é o permutador de calor mais simples. Geralmente, utilizam-se permutadores de calor tubulares quando o fluido é um meio de alta pressão ou alta viscosidade. A plataforma experimental AFT041 é um dispositivo de treino e ensino utilizado em laboratório para estudar a capacidade de transferência de calor de permutadores de calor tubulares. O núcleo da plataforma experimental é uma camisa disposta coaxialmente. A água quente flui no tubo interior e a água fria flui no tubo exterior. Durante o fluxo, a água quente transfere parte da energia térmica para a água fria.
A direção do fluxo de água pode ser ajustada para estudar o processo de transferência de calor em diferentes configurações, como o fluxo a jusante e a contracorrente. Os sensores de temperatura são instalados no meio da entrada e na parede do tubo para medir a temperatura da água e a temperatura da parede. A medição da temperatura da parede também pode ser utilizada para estudar o processo de transferência de calor na parede do tubo. Transferência de calor por convecção. O circuito de água quente inclui um reservatório com um aquecedor elétrico e uma bomba de água. O caudal de água fria e quente pode ser ajustado através de uma válvula.
