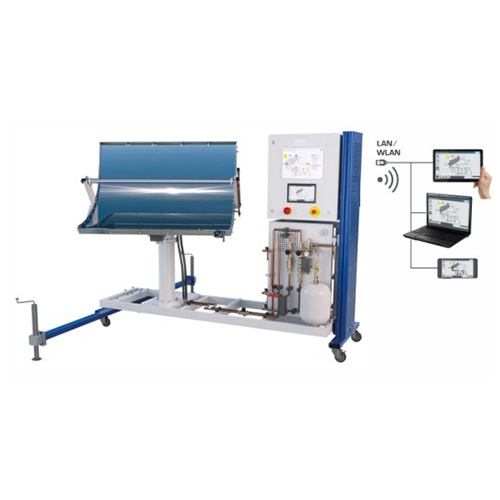

AF240E Sistema de treinamento com coletor parabólico cilíndrico para rastreamento, equipamento de treinamento em energias renováveis, equipamento didático, equipamento educacional.O sistema deve abranger os seguintes objetivos de treinamento:
Investigação do foco da radiação solar com um espelho parabólico
Estudo do fator de concentração óptica
Familiarização com a irradiação solar direta normal (DNI)
Familiarização com o rastreamento solar baseado em sensores
Aprendizado sobre rastreamento solar astronômico
Conversão de energia radiante em calor
Estudo das perdas em coletores solares térmicos
Ilustração de curvas de eficiência
Especificações Técnicas Mínimas Requeridas (iguais ou superiores a):
Unidade PLC com tela sensível ao toque para controle e aquisição de dados
Coletor solar térmico
─Espelho parabólico com comprimento da calha: 1,3 m, largura da abertura: 1 m, superfície do espelho: 1,4 m² e distância focal: 0,3 m
─Absorvedor com tubos absorvedores revestidos seletivamente com linha de tubo em U para fluido de transferência de calor e revestimento de vidro de parede dupla para reduzir a perda de calor
─Circuito solar com bomba solar ajustável
Rastreamento solar de 2 eixos com motores de engrenagem
Circuito de água quente
─10 trocadores de calor de placas: 2,9 kW cada
─Tanque de armazenamento: 65 L
O coletor deve ser capaz de se alinhar verticalmente por meio de uma suspensão pivotante
Sensor de irradiação solar direta normal integrado
Magnetômetro e acelerômetro integrados para alinhamento astronômico
4 sensores de temperatura: até 150 °C cada
Sensor de vazão: 25 a 315 L/h
Sensor de pressão: até 5,5 bar
Interface LAN/WLAN integrada para permitir a conexão de diversos dispositivos para operação, controle e espelhamento de tela dos experimentos
O sistema é montado em um carrinho rígido com quatro rodízios
Unidade de fonte de luz artificial, 8 x 1000 W com carrinho próprio
PC Core i7, DVD+/-RW, 8 GB de RAM, disco rígido de 1 TB, mouse óptico, teclado multimídia, monitor LED de 21"
