AF194E Módulos de teste para instalação de iluminação, equipamentos de laboratório elétrico, equipamentos didáticos, equipamentos de formação profissional.1 INTRODUÇÃO
Este sistema foi projetado para que os alunos possam montar, analisar e testar uma ampla gama de circuitos elétricos cada vez mais complexos; ele consiste em módulos intercambiáveis; assim, basta conectar esses módulos entre si por meio de cabos flexíveis fornecidos com o equipamento para montar diversos circuitos.
Os módulos são feitos de material isolante e representam o suporte dos dispositivos necessários para a implementação do programa experimental, além de oferecer a representação gráfica e o símbolo elétrico padronizado do componente utilizado; as conexões são facilitadas por terminais educacionais padronizados (Ø 4 mm) com alto grau de proteção contra contatos acidentais.
O conjunto de módulos para instalações de iluminação foi projetado especificamente para montar, analisar e testar instalações de iluminação dos setores civil e de serviços. Os módulos podem ser inseridos em bancada para a implementação do programa de treinamento.

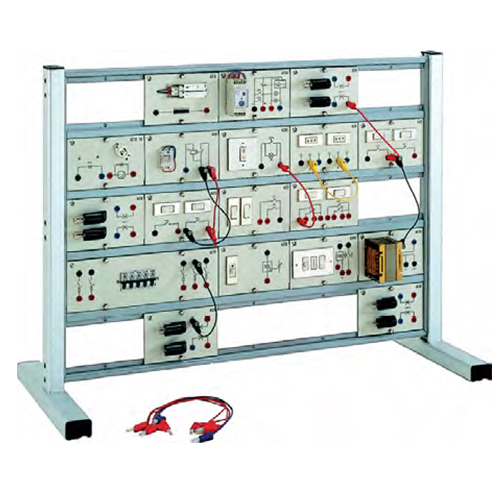

Como alternativa, pode-se utilizar uma estrutura vertical e o equipamento pode ser alimentado por fonte de alimentação (veja a foto e os dados técnicos abaixo; ambas as unidades são fornecidas separadamente, sob encomenda). INTRODUÇÃO
Esta unidade garante o fornecimento de energia monofásica para instalações elétricas e pode ser usada em conjunto com uma estrutura vertical que suporta os diversos módulos, para a realização do programa experimental de instalações elétricas.
2 PROGRAMA DE TREINAMENTO:
lâmpada controlada a partir de um ponto
grupos de lâmpadas controladas por dois interruptores
grupos de lâmpadas controladas por uma chave comutadora
grupo de lâmpadas controladas a partir de dois pontos + 1 tomada
grupo de lâmpadas controladas a partir de 3 pontos + 3 tomadas
grupo de lâmpadas controladas a partir de 3 pontos com relé
grupos de lâmpadas controladas a partir de 3 pontos
grupos de lâmpadas controladas a partir de 3 pontos por relé de interruptor
controle de lâmpada fluorescente
sistema de iluminação de um quarto de hotel
sistema de iluminação de arquivos a partir de 3 pontos
sistema para acender a luz da escada com um
determinado atraso
sistema de iluminação para um apartamento
iluminação a partir de 2 pontos por interruptores eletrônicos sensíveis ao toque
iluminação de mais de 2 pontos por interruptores eletrônicos sensíveis ao toque
iluminação por interruptor dimmer
3 ESPECIFICAÇÕES TÉCNICAS:
O conjunto de módulos para montagem das instalações de iluminação
mod. O sistema A/EV inclui:
1 Módulo AZ-1
- 2 interruptores para uso civil
1 Módulo AZ-2
- 1 chave de comutação para uso civil
2 Módulos AZ-3
- 2 interruptores de duas vias para uso civil
1 Módulo AZ-4
- 2 inversores para uso civil
2 Módulos AZ-5
- 2 botões de pressão para uso civil
1 Módulo AZ-6
- 1 relé de comutação (bobina de 230 V)
1 Módulo AZ-7
- 2 relés de comutação (bobina de 24 V)
3 Módulos AZ-8
- 2 soquetes para lâmpadas de 230 V em diagramas esquemáticos
1 Módulo AZ-9
- 1 tomada monofásica – 230 V – 10 A
1 Módulo AZ-9a
- 1 tomada monofásica – 230 V – 16 A
1 Módulo AZ-10
- 5 porta-fusíveis de placa com proteção contra quebra Fusíveis de 4/6 A
1 Módulo AZ-11
- 1 reator para lâmpada fluorescente
1 Módulo AZ-12, AZ-13
- 1 capacitor e starter para lâmpada fluorescente
1 Módulo AZ-14
- 1 lâmpada fluorescente com pinos
1 Módulo AZ-15
- 1 transformador 115-230 / 12-24 V 50-60 Hz 72 VA
1 Módulo AZ-34
- 1 relé temporizador (alimentado por 230 Vca) para iluminação de escada
2 Módulos AZ-35
- 1 botão LED para iluminação de escada com lâmpada de néon de 230 V
1 Módulo AZ-39
- 1 interruptor dimmer eletrônico, 500 W – 230 V
1 Módulo AZ-40
- 1 botão LED sensível ao toque, 500 W – 230 V
FORNECIDO ACESSÓRIOS:
Conjunto de 50 cabos com plugues de segurança (Ø 4 mm)
ALIMENTAÇÃO:
230 V / PE 50-60 Hz
TEÓRICO-EXPERIMENTAL
MANUAIS
Manual de aplicação com exercícios.
