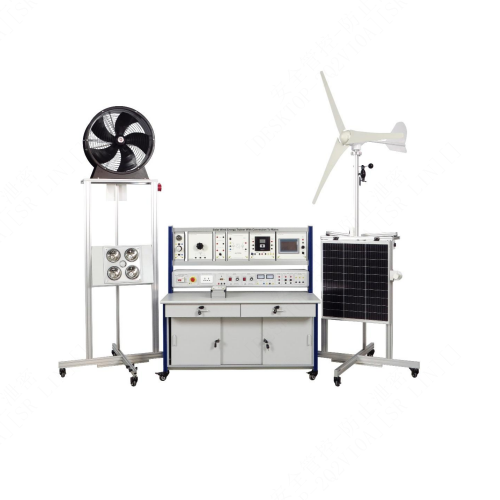

Treinador de energia solar e eólica com ligação à rede elétrica, equipamento educativo para formação em competências técnicas, sistema de formação em energias renováveis.
No.AFR045
AFR045 Treinador de energia solar e eólica com ligação à rede elétrica, equipamento educativo para formação em competências técnicas, sistema de formação em energias renováveis.
AFR045 Treinador de energia solar e eólica com ligação à rede elétrica, equipamento educativo para formação em competências técnicas, sistema de formação em energias renováveis. 1. Introdução ao Produto 1.1 Descrição do Produto Este dispositivo de treino simula o processo de geração de energia eólica e solar, permitindo aos alunos uma compreensão preliminar e intuitiva do sistema híbrido de geração de energia eólica-solar. A turbina eólica é acionada por um soprador e o painel solar é alimentado por uma lâmpada de halogéneo de alto brilho. O equipamento possui sensores de velocidade e direção do vento, sensores de intensidade luminosa e sensores de temperatura para refletir os dados de diversas condições de funcionamento durante a geração de energia eólica e solar. Através de experiências relevantes, os alunos podem desenvolver conhecimentos e competências correspondentes. 1.2 Características do Produto (1) A mesa de treino adota uma estrutura de coluna de perfil em alumínio, com instrumentos de medição e fonte de alimentação para treino integrados, além de uma roda universal na base. Cada unidade é flexível, fácil de utilizar e resistente a danos. (2) O circuito experimental e a configuração do dispositivo são completos e podem ser utilizados em conjunto para complementar o conteúdo de formação de diversas disciplinas. (3) A mesa de treino possui um bom sistema de proteção de segurança. 2. Especificações técnicas 2.1 Parâmetros técnicos Parâmetros da fonte de alimentação: monofásica, trifásica, CA 220 ±5%, 50 Hz Condições ambientais de trabalho: 35~85% HR (sem condensação) Temperatura recomendada: -10 a +40 °C, temperatura limite ≤80 °C Parâmetros do variador: CC 12 V - CA 220 V Módulo controlador híbrido eólico-solar: CC 12 V 400 W com comunicação 485 Resistência do disco: 500 W 1 kΩ Gerador eólico: trifásico, CA 12 V 400 W (com 3 pás) Velocidade inicial do vento: 2,5 m/s Velocidade nominal do vento: 11,5 m/s Diâmetro do impulsor: 1,55 m Sensor integrado de velocidade e direção do vento; Fonte de alimentação DC24V Saída analógica: 4-20mA tipo monofásico Transmissor de temperatura: PT100, fonte de alimentação DC24V, saída 0-100℃ 4-20mA Painel fotovoltaico solar: 90W 12V 2.2 Dimensões e peso Dimensões: 1480mm*790mm*1600mm Peso: aproximadamente 157kg 3. Componentes do produto 3.1 Parte principal do produto Nº Nome 1 Ventilador de simulação de fonte eólica 2 Fonte de luz de simulação de energia solar 3 Módulo de carga da lâmpada 4 Módulo de resistência ajustável 5 Módulo de medição CC V/I/P 6 Módulo inversor 7 Módulo controlador híbrido eólico-solar 8 Módulo de ecrã táctil 9 Turbina eólica 10 Sensor de direção e velocidade do vento 11 Sensor de luz 12 Painéis solares 13 Módulo de resistência de descarga 14 Mesa experimental 3.2 Parte elétrica do produto Nº Nome 1 Disjuntor bipolar (com fuga de corrente) proteção) 2 Interruptor de paragem de emergência 3 Tomada dupla de três pinos CA 220V 4 Fonte de alimentação CC 24V 5 Fonte eólica simulada 6 Fonte de luz simulada 7 Voltímetro e amperímetro CA 8 Saída do painel fotovoltaico 9 Módulo de bateria 10 Saída de geração de energia eólica 3.3 Acessórios do produto Nº Nome Quantidade 1 Cabo de ligação de segurança de 4 mm, 1 metro, vermelho 10 2 Cabo de ligação de segurança de 4 mm, 1 metro, preto 10 3 Cabo de ligação de segurança de 4 mm, 1 metro, amarelo 5 4 Cabo de ligação de segurança de 4 mm, 1 metro, azul 5 5 Cabo de ligação de segurança de 4 mm, 1 metro, bicolor 4 6 Multímetro digital 1 7 Software (pen drive) 1 8 Cabo de comunicação USB para DP9 1 9 Cabo USB azul, com 1,5 metros em ambas as extremidades 1 10 Fusível 10A 4 11 Fusível 5A 4 12 Seguro automóvel 15A 1 13 Sensor de temperatura 1 14 Linha telefónica 1 15 Cabo de alimentação 1 16 Cabo 2 17 Carregador 1 4. Lista de Configuração do Produto Nº Nome Quantidade Componente 1 Ventilador de simulação de fonte eólica 1 Componente 2 Fonte de luz de simulação solar 1 Componente 3 Módulo de ecrã táctil 1 Componente 4 Módulo de medição DC V/I/P 1 Componente 5 Módulo de carga variável 0-1K 500Ω 1 Componente 6 Módulo de carga da lâmpada 1 Componente 7 Módulo inversor 1 Componente 8 Módulo híbrido eólico-solar 1 Componente 9 Turbina eólica 1 Componente 10 Sensor de direção e velocidade do vento 1 Componente 11 Sensor de luz 1 Componente 12 Painel solar 1 Componente 13 Módulo de resistência de descarga 1 Componente 14 Caixa de alimentação do sistema experimental 1 Componente 15 Bateria 1 5. Lista de experiências didáticas do produto (1) Experiência de descarga da bateria (2) Experiência de carregamento solar (3) Experiência de carregamento eólico (4) Experiência híbrida eólico-solar (5) Experiência de carregamento da bateria com carregador (6) Experiência de teste de potência máxima (7) Medição de tensão/corrente Experiência de ensaio (8) Funcionamento do software do treinador solar e eólico AFR045 que pode ser ligado a uma fonte de alimentação (9) Experiência de carga de acionamento de geração de energia solar (10) Experiência de carga de acionamento de geração de energia eólica
