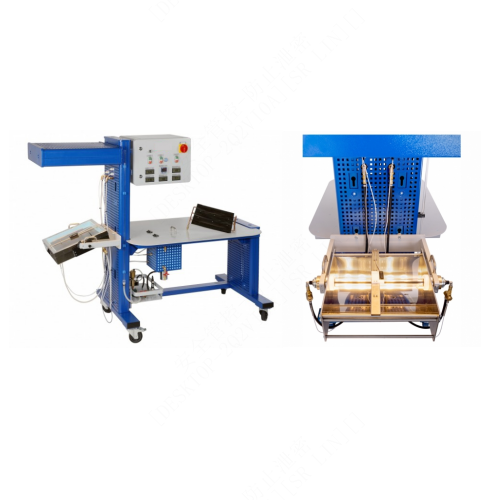

AF239E Sistema de treinamento em energia solar térmica, equipamento de treinamento em energias renováveis, equipamento didático, equipamento educacional.O sistema deve abranger os seguintes conteúdos de treinamento:
Investigação do projeto e operação de um sistema solar térmico simples
Obtenção da potência líquida
Balanço energético no coletor solar
Efeito da iluminância, ângulo de incidência e vazão
Obtenção de curvas de eficiência
Efeito de diferentes superfícies absorventes
Familiarização com o foco da radiação solar com um espelho parabólico
Estudo do fator de concentração óptica
Investigação da conversão de energia radiante em calor
Investigação das perdas em coletores solares térmicos
Estudo das características de eficiência
Especificações Técnicas Mínimas Requeridas (iguais ou superiores a):
Unidade de iluminação com 16 lâmpadas halógenas de 75W
2 absorvedores substituíveis com revestimentos diferentes
Circuito solar com bomba de vazão ajustável de 0 a 24L/h
Tanque de água quente com serpentina como trocador de calor e aquecedor auxiliar elétrico
4 sensores de temperatura de 0 a 100°C e sensor de iluminância de 0 a 3KW/m²
Faixa de medição de vazão de 0 a 30L/h
Software de aquisição de dados com conexão a inúmeros computadores para observação e avaliação dos experimentos
Interface USB
PC Core i7, DVD+/-RW, 8GB RAM, Disco Rígido de 1TB, Mouse Óptico, Teclado Multimídia, Monitor LED de 21"
Coletor plano com espaçamento e inclinação
Superfície absorvente: 320x330mm
Ângulo de inclinação: 0 a 60°
Unidade Coletora Parabólica
Coletor solar térmico com calha parabólica Espelho
─Comprimento da calha: 400 cm
─Largura da abertura: 400 cm
─Distância focal: 0,1 m
Tubo absorvedor seletivo
Redução das perdas de calor por meio de tubo de vidro de parede dupla evacuado
Deve incluir escala angular para o coletor pivotante
