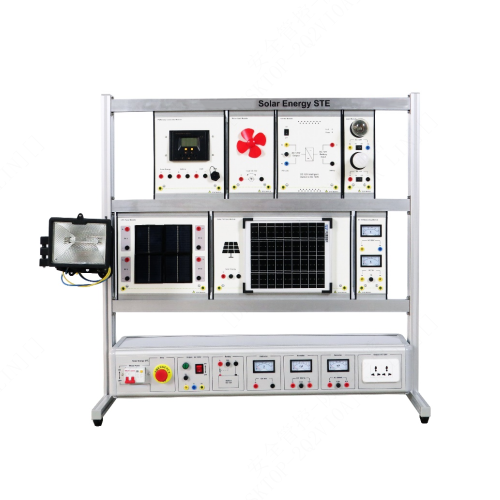

AFR051 Energia Solar STE Equipamento Educativo Formação em Competências Técnicas Sistema de Formação em Energias Renováveis 1. Introdução ao Produto 1.1 Descrição do Produto A eletricidade gerada pela simulação da irradiação de luz no painel fotovoltaico é utilizada para carregar a bateria através do controlador solar. Quando necessário, o controlador solar fornece energia CC através da bateria. O inversor converte a energia CC em energia CA. O kit experimental inclui módulo de controlo solar, módulo inversor, módulo de carga CA/CC, módulo de medição do painel fotovoltaico, caixa de alimentação e outras peças, abrangendo todo o conteúdo educativo relevante numa experiência específica. 1.2 Características do Produto 1. Design integrado: O equipamento didático experimental de geração de energia fotovoltaica integra componentes-chave, como módulos fotovoltaicos, inversores, dispositivos de armazenamento de energia e sistemas de controlo inteligentes. Este design integrado permite que o equipamento simule o ambiente real de geração de energia fotovoltaica e suporte experiências, desde a análise básica das características das células fotovoltaicas até experiências complexas com sistemas de geração de energia ligados à rede. 2. Estrutura modular: O dispositivo experimental adota geralmente um design de estrutura modular, e os pontos de teste elétrico são ligados aos fios experimentais com conectores seguros, o que facilita o ensino e a operação experimental. 3. Versatilidade: O equipamento não só possui funções de medição de alta precisão, como também pode monitorizar o sistema fotovoltaico em tempo real, incluindo a monitorização eficaz de parâmetros como tensão, corrente e potência. 4. Funções de proteção abrangentes: O equipamento possui diversas funções de proteção para garantir a segurança do processo experimental. 5. Unidade de carga: O equipamento contém carga CC e carga CA, que podem ser utilizadas para experiências de carga elétrica de sistemas fotovoltaicos solares. 6. Forte adaptabilidade ambiental: O equipamento é geralmente concebido com uma vasta gama de temperatura de funcionamento e requisitos de humidade para se adaptar a diferentes ambientes experimentais. 7. Combinação de ensino e prática: O equipamento de ensino experimental de geração de energia fotovoltaica visa aprofundar a compreensão dos alunos sobre a tecnologia de geração de energia fotovoltaica e melhorar a capacidade profissional e as competências práticas através de uma operação prática e de um sistema de gestão. 2. Especificações técnicas 2.1 Parâmetros técnicos Bateria: CC 12V; 8AH Lâmpada de halogéneo: 120V; 500W Controlador solar: PWM; 10A; Universal 12/24V Lâmpada incandescente: AC110V/40W Lâmpada LED: 12V/5W Inversor: Entrada: DC 12V; Saída: AC 110V, 60Hz; Potência: 1000W 2.2 Dimensões e peso Dimensões: 1100mm×450mm×1150mm Peso: <56kg 3. Nomes dos componentes do produto e introdução às suas funções 3.1 Componentes do módulo do produto Nº Nome 1 Módulo controlador solar 2 Módulo do ventilador 3 Módulo inversor 4 Módulo de carga 5 Quatro módulos de painel fotovoltaico 6 Módulo de painel fotovoltaico 7 Módulo de medição 8 Fonte de luz simulada 3.2 Caixa de alimentação do produto Nº Nome 1 Disjuntor 2 Botão de paragem de emergência 3 Unidade de saída CA 4 Unidade de bateria 5 Unidade de medição de tensão CC (50V) 6 Unidade de medição de corrente contínua (100mA) 7 Unidade de medição de corrente contínua (500mA) 8 Tomada 3.3 Acessórios do produto Nº Nome 1 Multímetro digital 2 Cabo USB 3 Cabo de segurança elétrico de 4 mm (amarelo) 4 Cabo elétrico de segurança de 4 mm (azul) 5 Cabo de segurança elétrico de 4 mm (duplo) 6 Cabo elétrico de segurança de 4 mm (vermelho) 7 Cabo de segurança elétrico de 4 mm (preto) 8 Fusível (20A) 9 Fusível (5A) 10 Fusível (1A) 4. Lista de configuração do produto Nº Nome Qtd. 1 Módulo controlador solar 1 2 Módulo ventilador 1 3 Módulo inversor 1 4 Módulo de carga 1 5 Módulo de painel fotovoltaico 1 6 Quatro módulos de painéis fotovoltaicos 1 7 Módulo de medição 1 8 Disjuntor 1 9 Botão de paragem de emergência 1 10 Unidade de saída CA 1 11 Unidade de bateria 1 12 Unidade de medição de tensão CC (50V) 1 13 Unidade de medição de corrente contínua 2 14 Tomada 15 Multímetro digital 1 16 Cabo USB 1 17 Cabo elétrico de segurança de 4 mm (amarelo) 1 18 Cabo elétrico de segurança de 4 mm (azul) 5 19 Cabo elétrico de segurança de 4 mm (duplo) 5 20 Cabo elétrico de segurança de 4 mm (vermelho) 5 21 Cabo elétrico de segurança de 4 mm (preto) 5 22 Fusível (20 A) 5 23 Fusível (5 A) 2 24 Fusível (1 A) 5 5. Lista de Experiências Didáticas do Produto (1) Série de Painéis Fotovoltaicos e Paralelo (2) Experiência de Inversão de Bateria (3) Experiência de Carregamento de Bateria (4) Experiência de Descarga de Bateria (5) Experiência de Geração de Energia Fotovoltaica (6) Experiência de Utilização de Software
