Name: Equipamento educativo para formação em energia solar e eólica, formação em competências técnicas, sistema de formação em energias renováveis.
Brand: AirYa
SKU: AFR032
Rating: 5 (1 reviews)

Descrição

AFR032 Equipamento educativo para formação em energia solar e eólica, formação em competências técnicas, sistema de formação em energias renováveis.
1. Introdução ao equipamento
1.1 Visão geral
Este dispositivo de treino foi concebido para simular e demonstrar o processo de geração de energia eólica e solar, permitindo aos alunos compreender intuitivamente o princípio de funcionamento dos sistemas híbridos de geração de energia eólica e solar. O dispositivo inclui principalmente turbinas eólicas, painéis solares, estrutura de colunas de alumínio, instrumentos de medição integrados, rodas universais e sistemas de proteção de segurança. Através de operações experimentais relevantes, os alunos podem obter uma compreensão aprofundada e dominar os conhecimentos e competências pertinentes aos sistemas híbridos de geração de energia eólica e solar.
1.2 Características
(1) Projeto estrutural adequado: A plataforma de treino adota uma estrutura de colunas de alumínio, que integra instrumentos de medição e fontes de alimentação para treino. Possui rodas universais na base, o que facilita a movimentação e a utilização combinada, além de ser resistente a danos.
(2) Configuração completa do equipamento: Os circuitos e dispositivos experimentais estão totalmente configurados e podem ser utilizados em diversos projetos experimentais, auxiliando no desenvolvimento das competências práticas e do conhecimento teórico dos alunos.
(3) Alta segurança: A plataforma de formação possui um sistema de proteção de segurança robusto para garantir a segurança do processo experimental. (4) Simulação do ambiente real: Ao simular fontes de vento e luz, o processo experimental aproxima-se mais do ambiente real de geração de energia eólica e solar.
(5) Forte praticidade: O design do dispositivo prioriza a praticidade e oferece aos alunos uma plataforma ideal para a aprendizagem prática.

2. Parâmetros técnicos
Potência de entrada
Monofásico trifásico 220V±5%, 50Hz
Peso
Dispositivo de geração de energia eólica: cerca de 55KG
Dispositivo de geração de energia solar: cerca de 75KG
Plataforma de formação: cerca de 150KG
Dimensões
Estrutura: 1580mm*1280mm*1600mm
Painel solar: 2060mm*100mm*1080mm
Mesa de treino: 1460mm*790mm*1540mm
Ambiente de trabalho
Temperatura: -10～+40℃, temperatura ≤80℃
Humidade: 35~85%HR (sem condensação)
Não existem gases corrosivos ou inflamáveis, nem grandes quantidades de poeiras condutoras nas proximidades.

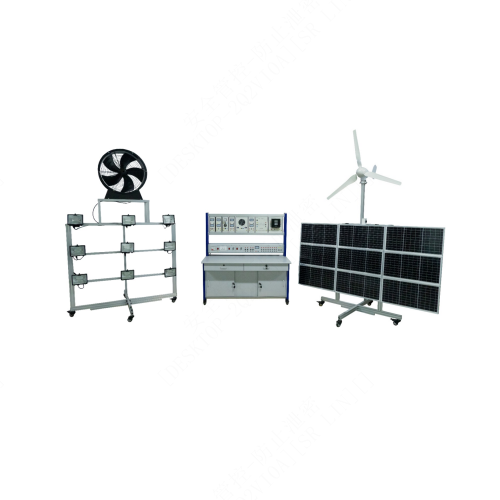

3. Lista de componentes e descrição detalhada
Peça principal
Nº Nome
1 Simulação de vento e simulação de luz Instalações
2 Plataforma de treino
3 Dispositivo de geração de energia solar e eólica
4. Lista de experiências
Experiência 1: Características de carregamento da bateria e proteção contra descarga
Experiência 2: Experiência de treino de ligação do sistema de ensino de produção de energia doméstica
Experiência 3: Experiência sobre os princípios básicos do inversor
Experiência 4: Experiência de teste de tensão de circuito aberto do painel fotovoltaico
Experiência 5: Experiência de sistema simulado de geração de energia eólica
Experiência 6: Experiências em série e paralelo de painéis fotovoltaicos
Experiência 7: Experiência de medição de potência máxima de painéis fotovoltaicos sob diferentes condições de iluminação
Experiência 8: Experiência de controlo de carregamento de energia eólica
Experiência 9: Experiência de acionamento de carga CA por fonte de alimentação de inversor
