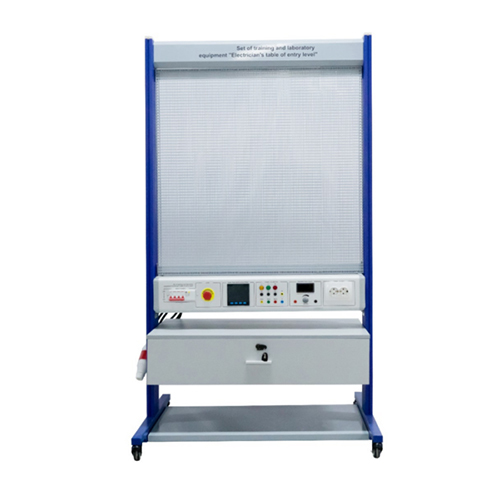

AF269E Conjunto de equipamentos de treinamento e laboratório "Mesa de Eletricista Nível Básico" Equipamentos de laboratório elétrico Equipamentos didáticos Equipamentos educacionaisI. Visão Geral do Produto
1.1 Visão Geral
Com o rápido desenvolvimento da economia mundial, há uma crescente demanda por pessoal técnico e profissional, e cada vez mais equipamentos de treinamento são necessários para capacitar novos profissionais. Os técnicos da área elétrica precisam de uma bancada experimental que possa ser usada para treinamento relacionado à eletricidade. Essa bancada de treinamento não só precisa fornecer uma variedade de fontes de alimentação precisas, como também permitir a livre combinação e instalação dos componentes experimentais. O conjunto de equipamentos de treinamento e laboratório "Bancada de Treinamento para Eletricistas Iniciantes" da nossa empresa atende a esses dois requisitos.
1.2 Características
(1) A plataforma de treinamento possui excelente desempenho de aterramento, o que garante a segurança dos usuários.
(2) A plataforma de treinamento oferece uma placa de malha sólida, que permite a livre combinação de componentes elétricos e suporta treinamentos mais abrangentes e diversificados.
(3) A plataforma de treinamento possui uma caixa elétrica integrada, o que simplifica bastante a complexidade da conexão de componentes elétricos.
(4) A plataforma de treinamento oferece múltiplos tipos de tensões precisas e pode suportar requisitos experimentais mais diversos.
II. Parâmetros de desempenho
Potência de entrada: trifásico de cinco fios 380V±10% 50Hz
Dimensões: 1330*830*2010
Peso: 130KG
Condições de operação: Temperatura ambiente -10℃～+40℃; umidade relativa < 85% (25℃)
III. Lista de Componentes e Introdução Detalhada
3.1 Peças Principais
Número Nome
1 Plugue industrial à prova d'água
2 Corpo da bancada de treinamento prático
3 Painel de malha
4 Caixa elétrica
5 Gabinete
6 Rodízios móveis
3.2 Componentes da caixa de energia
Número Nome
1 Disjuntor
2 Botão de emergência
3 Medidor multifuncional trifásico
4 Tomada de terminais e indicador luminoso de status de energia
5 Botão regulador de pressão
6 Voltímetro CC
7 Tomada dupla
3.3 Lista de configuração do equipamento
Número Nome Quantidade
Componente 1 Disjuntor 1
Componente 2 Botão de emergência 1
Componente 3 Medidor multifuncional trifásico 1
Componente 4 Indicador luminoso de energia 3
Componente 5 Voltímetro 1
Componente 6 Botão regulador de pressão 1
Componente 7 Tomada dupla 1
3.4 Acessórios
Número Nome Quantidade
1 Canaleta 6 peças
2 Ferramentas de instalação 1 conjunto
3 Disjuntor monofásico 3 peças
4 Disjuntor trifásico 3 peças
5 Conector em U 1 saco de terminais
6 1 saco de terminais de pino
7 Multímetro digital com alicate amperímetro e bateria 1 conjunto
8 Solda 1 unidade
9 Parafusos autoatarraxantes 50 unidades
10 Clipe de plástico 50 unidades
11 Lâmpada fluorescente 1 unidade
12 Guia 5 unidades
13 Cabo preto 1 rolo
14 Cabo azul 1 rolo
15 Medidor de energia monofásico 1 unidade
16 Cabo elétrico preto de 4 mm 2 unidades
17 Cabo elétrico azul de 4 mm 5 unidades
18 Medidor multifuncional trifásico 1 unidade
19 Cabo elétrico vermelho de 4 mm 5 unidades
20 Cabo elétrico amarelo de 4 mm 5 unidades
21 Relé intermediário 1 unidade
22 Contator 1 unidade
23 Interruptor 1 unidade
24 Cabo elétrico verde de 4 mm 5 unidades
25 Tomada de dois furos sem fio terra 1 unidade
26 Cabo elétrico bicolor de 4 mm 2 unidades
27 Lâmpadas incandescentes e soquetes 1 conjunto
IV. Lista de Experimentos
Experimento Experimento 1: Controle elétrico da mesa de eletricista iniciante
Experimento 2: Teste da fonte de alimentação CA da mesa de eletricista iniciante
Experimento 3: Teste da fonte de alimentação CC da mesa de eletricista iniciante
Experimento 4: Introdução ao layout elétrico da mesa de eletricista iniciante
