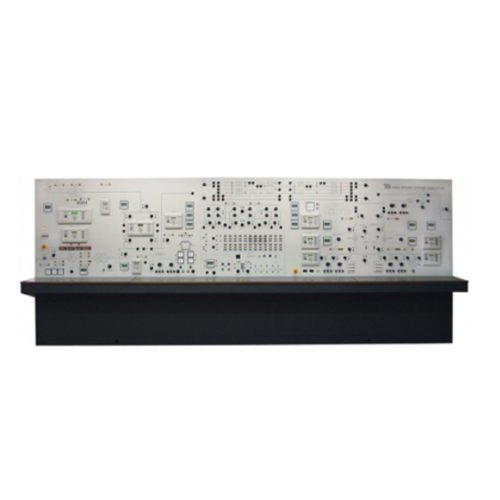

AFE4003 Simulador de Sistemas de Energia (PSS1): Unidade autônoma que simula todas as partes dos sistemas de energia elétrica e sua proteção, da geração à utilização. Equipamento para laboratório de eletricidade. Equipamento didático.Para simulação do consumo elétrico, o módulo deve conter lâmpadas e cargas de teste.
Os principais componentes do módulo devem ser:
01 controlador de carga de 10A para os painéis fotovoltaicos
01 controlador de carga para o gerador eólico
01 plugue monofásico
04 módulos de lâmpadas
01 bateria estacionária de 12 Vcc 18Ah
01 módulo de distribuição monofásico
01 disjuntor bipolar
02 módulos de chaveamento duplo
01 microinversor de conexão à rede de 2030 W
01 módulo de simulação com fonte de alimentação monofásica
01 módulo de aquisição de dados que permita leituras de tensão e corrente usando transdutores de tensão e corrente
02 painéis fotovoltaicos policristalinos de 95 Wp
01 módulo solar policristalino de 10 W com lâmpada halógena
01 gerador eólico com potência de 350 W
01 módulo de gerador eólico acoplado a um motor trifásico de 1,5 hp
01 módulo de banco de bombeamento fotovoltaico
01 computador tudo-em-um com sistema Windows (PC)
01 software de monitoramento e operação de todo o módulo
Toda a estrutura do módulo deve ser em alumínio anodizado, aço carbono e painéis de média densidade (painéis MDP).
Fonte de alimentação com proteção contra curto-circuito, sobrecarga e descargas elétricas.
Vigas de suporte ajustáveis para sustentar e fixar os módulos ajustáveis.
Todos os módulos devem ter proteção IP20, laminação de alta resistência e identificação a laser com fixação traseira.
O software de supervisão deve funcionar da seguinte forma:
Para a experiência de aprendizado na seleção do circuito como “Conectado à Rede”, ele deve visualizar o diagrama do circuito, mostrando em tempo real os valores de tensão, corrente e potência de cada parte do circuito, indicando em um diagrama gráfico as relações entre a geração e o consumo de energia e a energia elétrica líquida restante recebida ou transmitida da rede elétrica.
Para a experiência de aprendizado na seleção do circuito “Somente Rede”, ele deve visualizar um diagrama do circuito, mostrando em tempo real os valores de tensão, corrente e potência para cada parte do circuito.
Para a experiência de aprendizagem na seleção de bombeamento fotovoltaico, deve-se visualizar um diagrama do circuito, mostrando os valores de tensão, corrente e potência de cada parte do circuito, além do volume de água no reservatório superior, meio caudal, desempenho total, perdas e tempo do experimento, tudo mostrado e visualizado em tempo real.
01 módulo de bombeamento fotovoltaico: montado em estrutura autoportante de alumínio anodizado e deve permitir o bombeamento de água usando um painel fotovoltaico
