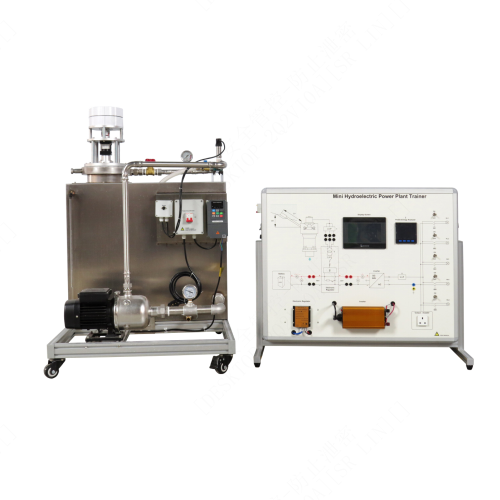

AFR050 Mini central hidroelétrica, equipamento educativo, formação em competências técnicas, sistema de formação em energias renováveis 1. Introdução ao Produto 1.1 Descrição do Produto Este sistema de formação inclui turbinas, geradores, bombas de água, medidores de caudal, manómetros e uma variedade de instrumentos e medidores elétricos, permitindo aos alunos uma compreensão preliminar e intuitiva da geração de energia hidroelétrica. Através de experiências relevantes, os alunos podem desenvolver conhecimentos e competências correspondentes. É adequado para o ensino e avaliação de formação de competências em cursos relacionados em faculdades vocacionais superiores, escolas técnicas, escolas técnicas de nível secundário e escolas técnicas. 1.2 Características do Produto (1) A mesa de treino adota perfis de alumínio e uma estrutura em chapa metálica, com uma estrutura fina, fácil de utilizar e resistente a danos. (2) O circuito e o dispositivo experimental estão totalmente configurados e podem medir uma variedade de parâmetros elétricos. 2. Especificações técnicas 2.1 Parâmetros técnicos Potência de entrada: Monofásico, três fios, AC220V±5%, 50Hz Condições de funcionamento: temperatura ambiente: -10℃～+40℃, Humidade relativa: ＜85% (25℃) Resistor portátil: 10Ω/5,7A 320w Ficha do Reino Unido: 13A/250V Cabo de rede: 1,5m Fusível: 30A 2.2 Dimensões e peso Dimensões: 1430mm×900mm×1200mm Peso: <150kg 3. Nomes e funções dos componentes do produto 3.1 Unidade de geração de energia do produto Nº Nome 1 Reservatório de água 2 Tubo de visualização de líquidos 3 Manómetro 4 Bomba de água 5 Dreno 6 Medidor de caudal 7 Sensor de pressão 8 Válvula de esfera 9 Manómetro 10 Válvula rotativa 11 Redutor 12 Acoplamento 13 Gerador 14 Caixa estanque 15 Disjuntor 16 Inversor 3.2 Secção do grupo de controlo do produto Nº Nome 1 Circuito Disjuntor 2 Porta de rede 3 Controlador 4 Inversor 5 Ecrã sensível ao toque 6 Medidor multifuncional 7 Interruptor de alavanca 8 Tomada Nº Nome 1 Bateria 2 Carga de lâmpada 3.3 Acessórios do produto Nº Nome 1 Cabo de ligação 2 Ficha de aviação de três pinos 3 Ficha de curto-circuito 4 Cabo de ligação de segurança de 4 mm (preto) 5 Carregador 6 Cabo de rede 7 Fusível 8 Ficha britânica Nº Nome 1 Resistor portátil 4. Lista de Configuração do Produto Nº Nome Quantidade 1 Reservatório de água 1 2 Tubo de visualização 1 3 Manómetro 1 4 Bomba de água 1 5 Porta de drenagem 1 6 Medidor de caudal 1 7 Sensor de pressão 1 8 Válvula de esfera 1 9 Manómetro 1 10 Válvula rotativa 1 11 Redutor 1 12 Acoplamento 1 13 Gerador 1 14 Caixa estanque 2 15 Disjuntor 2 16 Conversor de frequência 1 17 Porta de rede 1 18 Controlador 1 19 Inversor 1 20 Ecrã táctil 1 21 Medidor multifunções 1 22 Interruptor de alavanca 5 23 Tomada 1 24 Bateria 2 25 Cabo de ligação 1 26 Ficha de aviação de três pinos 1 27 Ficha de curto-circuito (preta) 7 28 Ficha de curto-circuito (vermelha) 2 29 Resistor portátil 1 30 Cabo de ligação de segurança de 4 mm (preto) 4 31 Carregador 1 32 Cabo de rede 1 33 Fusível 5 34 Ficha do Reino Unido 1 35 Lâmpada 5 6. Lista de experiências de ensino do produto (1) Gestão do carregamento da bateria (1) Sistema (2) Conversão da eficiência de funcionamento do inversor (3) Experiência de resistência portátil (4) Efeito da pressão da água na geração de energia (5) Experiência de eficiência de conversão de energia líquida (6) Efeito do aumento da carga na geração de energia (7) Experiência de operação de software e ecrã táctil
