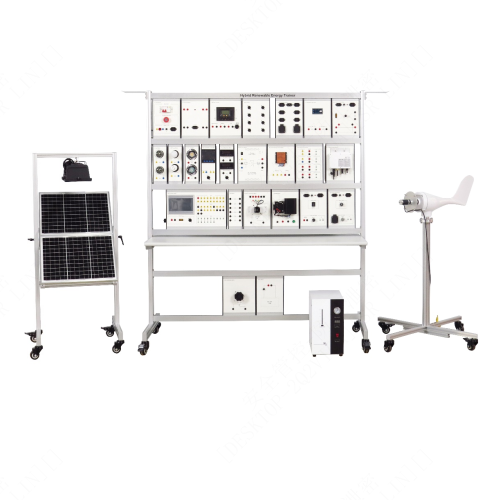

AFR043 Equipamento educativo para formação em energias renováveis híbridas, formação em competências técnicas, sistema de formação em energias renováveis. 1. Introdução ao Produto 1.1 Descrição do Produto A energia renovável inclui a energia solar, a energia eólica, a energia do hidrogénio, etc. Podem ser recicladas na natureza e são uma fonte de energia inesgotável. O Treinador Híbrido de Energia Renovável AFR043 é um dispositivo utilizado para aprender várias formas de utilização de energia renovável. O produto pode ensinar e demonstrar três tipos diferentes de formas de utilização da energia renovável, nomeadamente a energia solar, a energia eólica e a energia do hidrogénio. A energia solar pode utilizar fontes de luz simuladas (lâmpadas de halogéneo) para a geração de energia, a energia eólica pode ser ensinada em formato sem pás e podem ser utilizados geradores de hidrogénio e células de combustível de hidrogénio para a geração de energia. O produto fornece uma variedade de dispositivos de medição de carga e potência, que podem ser utilizados para uma variedade de experiências interessantes. Também adicionámos funções digitais ao produto, que podem obter dados experimentais em tempo real através de um computador, como tensão ou corrente, e até controlar o produto remotamente. 1.2 Características do Produto 1. O produto é bonito, elegante, robusto e durável. 2. O produto está equipado com um conjunto completo de módulos experimentais, que podem ser utilizados para experiências de ensino ricas e interessantes. 3. O produto apresenta um excelente design de segurança. 4. O produto suporta digitalização e controlo remoto. 2. Especificações técnicas 2.1 Parâmetros técnicos Parâmetros da fonte de alimentação principal: AC220V 50-60Hz Tensão da bateria: DC12V; Parâmetros do painel fotovoltaico: tensão DC12V; potência 30W; tamanho 520*410; Parâmetros da resistência do disco ajustável: resistência 0-1KΩ; potência 100W; Parâmetros do variador: entrada DC12V; saída AC220V 50HZ; potência 500W~1000W; Parâmetros do microinversor ligado à rede: tensão AC220V; potência 300W; Parâmetros do controlador solar: tipo PWM; tensão 12/24V; corrente 10A; Parâmetros da célula de combustível: potência 30W; tensão 7-8V; Parâmetros do gerador de hidrogénio: taxa 300ml/min; Parâmetros da fonte de luz solar simulada: potência 500W; Parâmetros da turbina eólica: saída trifásica AC12V; potência 200W; Parâmetros do controlador da turbina eólica: entrada trifásica AC12V; potência 200W; saída DC12V; Condições do ambiente de trabalho: temperatura ambiente -10℃～+40℃, humidade relativa <85% (25℃). 2.2 Dimensões e peso Dimensões 1: 1680mm*870mm*2010mm Peso 1: 174kg Dimensões 2: 1150mm*960mm*1570mm Peso 2: 82kg 3. Componentes do produto 3.1 Parte principal do produto Nº Nome 1 Módulo de alimentação 2 Módulo de saída DC 24V 3 Controlador fotovoltaico 4 Módulo de interface RS485 5 Módulo de interface AC220V 6 Fonte de alimentação ajustável DC 0-36V 7 Módulo de simulação de painéis fotovoltaicos 8 Módulo de lâmpada incandescente com carga CA 9 Módulo de lâmpada economizadora de energia com carga CA 10 Módulo de carga CC 11 Módulo de contador multifuncional monofásico 12 Módulo de medição CA/CC 13 Módulo inversor 14 Controlador de geração de energia eólica 15 Módulo de medição de isolamento 16 Microinversor ligado à rede 17 Módulo de aquisição de dados 18 Módulo de díodo unidirecional 19 Potenciómetro eletrónico 20 Célula de combustível de hidrogénio 21 Módulo de controlo de motor eólico simulado 22 Módulo de controlo de fonte de luz solar simulada 23 Resistor variável ajustável manualmente 24 Módulo de bateria DC12V 25 Gerador de hidrogénio 26 Turbina eólica 27 Fonte de luz solar simulada 28 Painel fotovoltaico 3.2 Acessórios do produto Nº Nome 1 Cabo de comunicação RS485 2 Cabo de alimentação com ficha 3 Cabo de alimentação 4 Cabo de dados USB 5 Pen drive USB com software 6 Cabo de segurança de 2 mm 7 Cablagem para inversor ligado à rede 8 Cabo de segurança amarelo de 4 mm 9 Cabo de segurança vermelho de 4 mm 10 Tubo de gás 11 Cabo de segurança preto de 4 mm 12 Cabo de segurança azul de 4 mm 13 Cabo de segurança verde de 4 mm 14 Cabo de segurança longo de 4 mm 15 Copo medidor 16 KOH sólido 4. Lista de Configuração do Produto Nº Nome Quantidade 1 Módulo de potência 1 2 Módulo de saída DC 24V 1 3 Controlador fotovoltaico 1 4 Módulo de interface RS485 1 5 Módulo de interface AC220V 1 6 Fonte de alimentação ajustável DC 0-36V 1 7 Módulo de simulação de painéis fotovoltaicos 1 8 Módulo de lâmpada incandescente com carga CA 1 9 Módulo de lâmpada economizadora de energia com carga CA 1 10 Módulo de carga CC 1 11 Módulo de contador multifuncional monofásico 1 12 Módulo de medição CA e CC 1 13 Módulo inversor 1 14 Controlador de geração de energia eólica 1 15 Módulo de medição de isolamento 1 16 Microinversor ligado à rede 1 17 Módulo de aquisição de dados 1 18 Módulo de díodo unidirecional 1 19 Potenciómetro eletrónico 1 20 Célula de combustível de hidrogénio 1 21 Módulo de controlo de motor de energia eólica simulado 1 22 Módulo de controlo de fonte de luz solar simulada 1 23 Reóstato ajustável manualmente 1 24 Cabo de comunicação RS485 9 25 Cabo de alimentação com ficha padrão britânico de três condutores 1 26 Cabo de alimentação com pino 7 27 Cabo de dados USB 1 28 Pen USB com software 1 29 Cabo de ligação de segurança verde de 2 mm 16 30 Cablagem do inversor ligado à rede 2 31 Cabo de ligação de segurança amarelo de 4 mm 5 32 Cabo de ligação de segurança vermelho de 4 mm 5 33 Tubo de ar 1 34 Cabo de ligação de segurança preto de 4 mm 5 35 Cabo de ligação de segurança azul de 4 mm 5 36 Cabo de ligação de segurança verde de 4 mm 5 37 Cabo de ligação de segurança longo de 4 mm (vermelho e preto) 2 38 Copo de medição 1 39 KOH sólido 2 5. Lista de experiências didáticas do produto (1) Experiência de geração de energia com célula de combustível de hidrogénio (2) Experiência com potenciómetro eletrónico (3) No modo manual, utilizar painéis fotovoltaicos para realizar a experiência de saída CC (4) No modo PC, utilizar painéis fotovoltaicos para realizar a experiência de saída CC (5) Quando a intensidade da luz é fraca, alternar automaticamente para o estado de inversor fora da rede (6) Experiência de geração de energia com inversor ligado à rede (7) No modo manual, utilizar turbina eólica para realizar a experiência de saída CC (8) No modo manual, utilizar turbina eólica para realizar o carregamento da bateria Experiência (9) No modo PC, utilize a turbina eólica para realizar a experiência de carregamento da bateria (10) Experiência de recolha de valores numéricos do módulo de medição CA e CC através de software para PC (11) Experiência de recolha de valores numéricos do módulo de medição CA e CC através de software para PC (12) Experiência de recolha de valores numéricos do módulo de medição de isolamento através de software para PC (13) Experiência de exportação dos dados recolhidos através de software para PC
