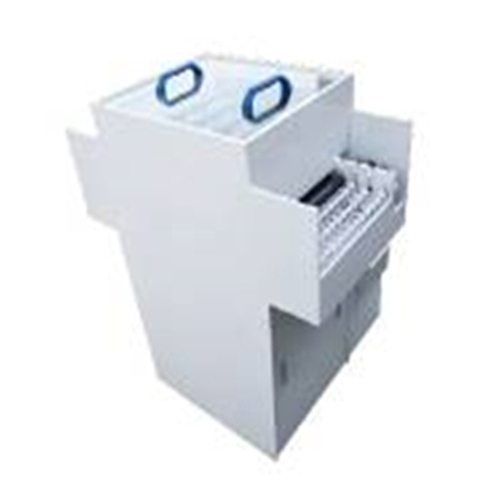

AF020 Máquina de gravação por aspersão totalmente automática, equipamento de laboratório para placas de circuito impresso, equipamento educacional, equipamento de ensino.I. Especificações Técnicas
Tipo de operação horizontal: o sistema pode simular equipamentos horizontais de empresas de manufatura, bastando que os funcionários coloquem e retirem as placas.
Possui painel de controle elétrico, fácil de usar, conciso e com alto desempenho de segurança.
Adapta sistema de dupla filtragem, bomba de pulverização com dispositivo de filtragem. Com a adição de um dispositivo de filtragem dedicado, evita-se rigorosamente o entupimento do bico por impurezas em líquidos corrosivos.
Adapta engrenagem inteligente dedicada, resistente a ácidos e álcalis. O eixo do rolo e o bico são instalados de forma totalmente combinada, facilitando a desmontagem e a manutenção.
Área de gravação efetiva: largura de 400 mm, comprimento ilimitado, dimensão mínima: 40 mm x 40 mm.
A máquina utiliza material de PVC de alta resistência, com excelentes propriedades antissépticas.
Todas as peças metálicas internas são feitas de titânio, e qualquer módulo pode ser aplicado a cada etapa do processo.
Bomba de água antisséptica de alta potência, com pressão de pulverização de até cinco quilos. A configuração é completa, de acordo com as necessidades da produção. A entrada e a saída de cada etapa são equipadas com sensores para teste e orientação da próxima ação do processo. Conservação de energia e proteção ambiental.
Velocidade de transferência: 0-10 m/min, ajustável livremente.
Espessura de gravação: 0,1 mm a 4 mm
Temperatura de corrosão: ajustável arbitrariamente de 0 a 60 graus.
Líquido de corrosão: ácido ou alcalino.
Fonte de alimentação: módulo único AC380V/3Kw.
Largura mínima da linha de corrosão/espaçamento entre linhas: 4 mil.
Precisão do controle de temperatura: +/-1℃.
Tensão: 380V, potência 3KW.
Embalagem: caixa de madeira, dimensões 1200mm x 600mm x 800mm. Peso: 100kg.
Líquido de corrosão ácido e alcalino: 100L.
O principal componente do líquido de corrosão ácido é a solução de cloreto de cobre.
O principal componente do líquido de corrosão alcalino é a solução de hidróxido de amônio.
