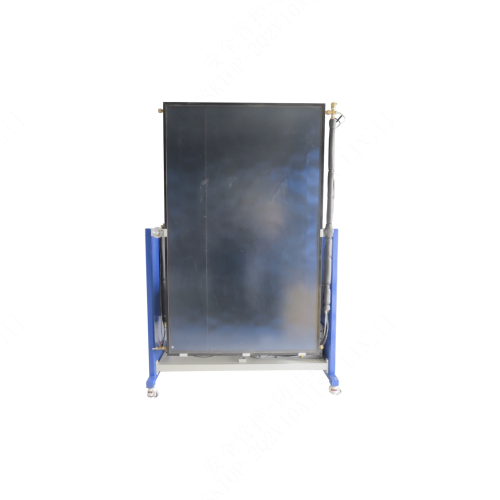

AFR001 Coletor solar de placa plana, Equipamento educativo, Formação em competências técnicas, Sistema de formação em energias renováveis Especificações Sistema de treino para o sistema modular HL 320 para a investigação do comportamento funcional e operacional de um coletor plano Coletor solar térmico plano com revestimento seletivamente absorvente Ângulo de inclinação do coletor ajustável Estação de circulação solar com bomba, tanque de expansão e válvula de segurança Instrumentos de medição e controlos HL320.05 Funcionamento com radiação solar ou fonte de luz artificial HL 313.01 Dados técnicos Coletor Superfície absorvente: 2,5 m² Caudal nominal: 40…150 L/h Pressão de funcionamento: 1…3 bar Estação de circuito solar Bomba solar: 3 fases Válvula de segurança: 4 bar Válvula de equilíbrio: 1…13 L/min Faixas de medição Temperatura: 2x 0…160 °C 3x -50 °C…180 °C Caudal: 30…1000 L/h Pressão: 0…6 bar 230 V, 50 Hz Monofásico 230V, 60Hz, monofásico Visor digital do solarímetro Indicador digital de temperatura Consola de instrumentação e circulação Fixa-se ao painel testado através de mangueiras flexíveis e exibe o fluxo de água circulante, as temperaturas de entrada e saída temperatura ambiente e radiação solar incidente. Temperatura de funcionamento do sistema ajustável Fluxo de água de refrigeração, permitindo explorar o desempenho numa vasta gama de condições de funcionamento. As opções permitem otimizar o desempenho e a eficiência. O sistema deve ser medido em todas as condições de funcionamento. É fornecida uma bússola e um indicador de nível ajustável para permitir o ajuste do painel no local. Estrutura extrudida Dois rodízios com fecho angular Transferidor com nível sólido; em incrementos de 1° Painel: Aprox. 1500 (C) x 1170 (L) mm Interruptores de termopar Uma consola de instrumentação e circulação de água está ligada ao painel em teste através de mangueiras flexíveis e exibe o fluxo de água circulante, as temperaturas de entrada e saída, a temperatura ambiente e a radiação solar incidente. A temperatura de funcionamento do sistema é ajustada pelo caudal de água de refrigeração, permitindo a análise do desempenho numa variedade de condições de funcionamento. A energia solar incidente é medida por um solarímetro e, juntamente com os outros parâmetros medidos, permite avaliar o desempenho e a eficiência do sistema em todas as condições de funcionamento. É fornecida uma bússola e um indicador de nível ajustável para permitir o ajuste do painel no local. Estrutura extrudida Rodízios com fecho em dois cantos Transferidor com nível integrado; incrementos de 1° Painel: Aprox. 1500 (C) x 1170 (L) mm Solarímetro Visor digital Seletor de termopar
