AF195E Painéis experimentais, instalações industriais (contatores e interruptores), equipamentos para laboratório elétrico, equipamentos didáticos, equipamentos para formação profissional.1 INTRODUÇÃO

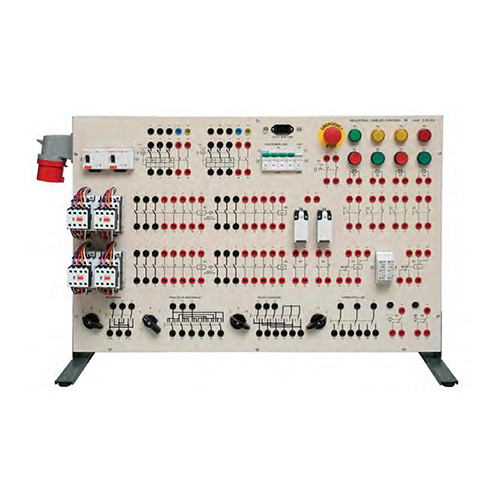

Este painel, completo com interruptores e dispositivos eletromagnéticos, é a unidade principal para o aprendizado prático da partida direta e sequencial com cabos de motores CA monofásicos e trifásicos.
Os circuitos de controle (ou comando) funcionam com 24 VCA; os circuitos de potência funcionam com redes de 230 ou 400 V; ambas as fontes de alimentação são independentes e protegidas com interruptores termomagnéticos automáticos. Este projeto permite testar primeiro o circuito de comando e, posteriormente, os circuitos de potência.
O painel, feito de material isolante, inclui os símbolos internacionais de todos os dispositivos. As conexões são feitas de forma fácil e rápida por meio de cabos (fornecidos) com terminais de segurança de 4 mm.
Nenhuma ferramenta é necessária para o desenvolvimento dos exercícios. Para realizar os exercícios de forma “realista”, diferentes tipos de motores CA e dispositivos de partida são fornecidos.
O painel pode ser usado em diferentes posições sobre a mesa, de acordo com as necessidades do cliente em relação ao serviço e ao espaço disponível.
2 PROGRAMA DE TREINAMENTO
Controle de um contator: partida, parada e avanço lento.
Controle independente de dois contatores.
Partida de um motor trifásico de gaiola de esquilo com contator.
Partida direta e reversa de um motor trifásico de gaiola de esquilo, com trava por botões, com chaves fim de curso, chaves de proximidade, chaves capacitivas e com temporizador.
Partida estrela-triângulo de um motor trifásico de gaiola de esquilo, circuitos manuais e com contatores.
Partida por resistência do estator de um motor assíncrono trifásico.
Partida por resistência do rotor de um motor assíncrono de anéis deslizantes trifásico.
Circuitos de contatores para controle de motores trifásicos de 2 enrolamentos e motores Dahlander.
Frenagem em contracorrente de um motor trifásico de gaiola de esquilo.
Partida sequencial de motores assíncronos trifásicos.
Circuitos de contatores para partida e reversão de motores monofásicos
Partida e reversão de um motor de gaiola de esquilo trifásico com chave de tambor (reversor).
Partida e reversão Y/D de um motor de gaiola de esquilo trifásico com chave de tambor Y/D.
Partida de motor Dahlander trifásico com chave de comutação.
Partida de motor assíncrono de dois enrolamentos com chave de comutação.
Partida de motor monofásico com chave manual.
3 ESPECIFICAÇÕES TÉCNICAS
Estrutura metálica pintada com amplo painel frontal em material isolante
Conexões rápidas com cabos de segurança de 4 mm e jumpers
1 chave reversora de 3 polos, 16 A - 400 VCA
1 chave de partida/reversão Y/D, 16 A - 400 VCA
1 chave comutadora de 1 polo para motor Dahlander, 16 A - 400 VCA
1 chave comutadora de 1 polo para motor de dois enrolamentos, 16 A - 400 VCA
1 chave termomagnética de 3 polos, com corrente ajustável de 1,6 a 2,4 A
com contato auxiliar NA/NF.
1 chave termomagnética de 3 polos, com corrente ajustável de 1 a 1,6 A com contato auxiliar NA/NF.
4 contatores de 3 polos e 25 A, bobina de 24 VCA, com 2 contatos auxiliares NA e 2 NF.
2 intertravamentos mecânicos, montáveis/desmontáveis, para uso entre 2 contatores.
1 botão de emergência vermelho, com 2 contatos NF.
2 botões de partida verdes com contatos auxiliares NA e NF.
2 botões de parada vermelhos salientes com contatos auxiliares NA e NF.
4 lâmpadas piloto de LED monobloco de 24 V, diversas cores.
2 temporizadores multifuncionais multiescala TON, TOFF, PULSE, de 0,1 s a 10 h.
2 chaves fim de curso com contatos auxiliares NA e NF.
1 sensor indutivo de 24 VCC, com saída de interface de relé e contato reversível.
1 sensor capacitivo de 24 VCC, com saída de interface de relé e contato reversível.
1 chave termomagnética automática monopolar C 3 A.
1 chave termomagnética automática tetrapolar C 6 A.
1 transformador monofásico 115-230 / 24 V – 96 VA
1 tomada de painel 3P + N + G
3 m de cabo 5 x 1,5 mm² com tomada e plugue, 5 polos, tipo IEC 309.
1 tomada de alimentação de painel 2P + G
1 cabo de alimentação monofásico 3 x 0,75 mm² com tomada tipo franco-alemão.
Conjunto de 70 cabos com terminais de segurança de 4 mm
Dimensões: 800 x 520 x 100 mm
Peso: 22 kg
ACESSÓRIOS INCLUSOS
Conjunto de 70 cabos com plugues de segurança (Ø 4 mm)
Peças sobressalentes opcionais para a realização de experimentos
Motor trifásico assíncrono de gaiola 230/400 V – 500 W 2 polos
Motor trifásico assíncrono de gaiola 400/690 V – 500 W 2 polos
Motor trifásico assíncrono de rotor bobinado 230/400 V – 500 W 2 polos
Motor trifásico assíncrono de gaiola “Dahlander” 400 V – 500-350 W 2-4 polos
Motor trifásico assíncrono de gaiola com dois enrolamentos 400 V – 500-200 W 2-6 polos
Motor assíncrono monofásico com capacitor de partida 230 V – 500 W 2 polos
Reostato de partida de 2 estágios para estator e rotor – 3 x (50 Ω - 500 W)
Autotransformador trifásico para partida de motor trifásico – 500 W
Volante inercial para motores da série “M”
Motor assíncrono trifásico de gaiola 230/400 V – 1000 W 2 polos
Motor assíncrono trifásico de gaiola 400/690 V – 1000 W 2 polos
Motor assíncrono trifásico de rotor bobinado 230/400 V – 1000 W 2 polos
Motor assíncrono trifásico de gaiola “Dahlander” 400 V – 1000-700 W 2-4 polos
Motor assíncrono trifásico de gaiola com dois enrolamentos 400 Motor monofásico assíncrono com capacitor de partida 230 V – 1000 W 2 polos
Reostato de partida de 2 estágios para estator e rotor – 3 x (35 Ω - 500 W)
Autotransformador trifásico para partida de motor trifásico – 1000 W
Volante inercial para motores da série “P”
Base para acoplamento de motores da série “P”
