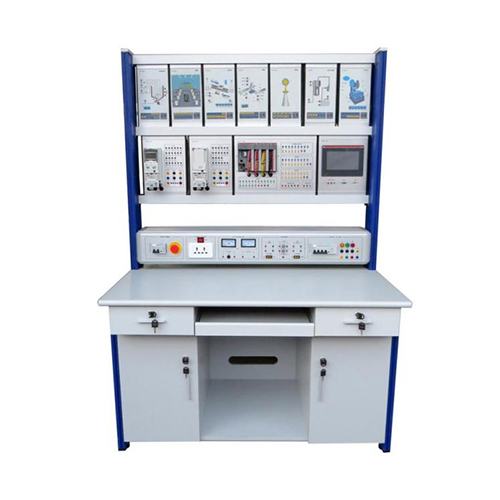

AF165E Equipamentos para treinamento em eletricidade, incluindo simulador de CLP, bancada para treinamento em inversores, equipamentos para laboratório de eletricidade, equipamentos didáticos e equipamentos para treinamento profissional.1 Visão geral do produto
1.1 Perfil
Este dispositivo de treinamento inclui o PLC Siemens S7-200 e módulos de simulação de treinamento, como objetos de controle. Através de experimentos relevantes, os alunos podem se familiarizar com o uso básico do PLC Siemens, o método de programação e o uso do software de programação.
O treinamento visa capacitar os alunos com conhecimentos e habilidades correspondentes, sendo adequado para universidades, faculdades técnicas, escolas técnicas de nível médio e escolas técnicas para o ensino profissional e para exames de treinamento de habilidades. O conteúdo do treinamento inclui: treinamento de simulação de autoformas, simulador de linha de produção de galvanoplastia, treinamento de simulação de máquina de lavar automática, simulador de semáforo, simulador de motor de passo, simulador de resposta a emergências, simulador de elevador, etc., totalizando mais de 15 experimentos.
1.2 Características
(1) O treinador utiliza estrutura de coluna de alumínio e bancada, com instrumentos de medição e fonte de alimentação integrados. Os circuitos e dispositivos práticos adotam combinações em caixas suspensas, cada unidade com flexibilidade, facilidade de uso e resistência a danos.
(2) A configuração dos circuitos e dispositivos experimentais é completa e pode ser combinada para abranger uma variedade de conteúdos de treinamento.
(3) O treinador possui um bom sistema de proteção de segurança. Permite a operação e a experimentação independente dos alunos para cultivar a capacidade de análise e resolução de problemas.
2 Capacitância
(1) Potência de entrada: 230 V + 10% para 50 Hz, sistema monofásico de três fios
(2) Dimensões: 1780 mm × 700 mm × 1300 mm
(3) Capacidade: < 1,5 kVA
(4) Peso: < 290 kg
(5) Condições de trabalho: temperatura -10 °C ~ +40 °C, umidade relativa < 85% (25 °C)
3 O produto consiste em
3.1 Painel de controle de energia
O painel de controle de energia utiliza estrutura metálica de alumínio, com estrutura totalmente fechada.
3.2 Bancada de treinamento
A bancada de treinamento utiliza estrutura de alumínio. Possui 4 rodas universais na parte inferior, com 2 freios em cada roda. O treinador pode ser movido ou parado facilmente. A bancada possui um painel de 25 mm de espessura, feito de substrato de alta densidade, com tratamento antichamas de alta temperatura e alta pressão. Equipada com três gavetas com corrediças telescópicas e dois armários com sistema de abertura por pressão, sua estrutura é sólida e confiável, com um design elegante.
3.3 Painel de controle de energia
(1) Entrada de energia monofásica de três fios, testada com disjuntor diferencial residual (DR), possui botão de parada de emergência para interromper o fornecimento de energia em caso de emergência.
(2) Voltímetro e indicador de parâmetros funcionam como indicadores de saída, equipado com gerador de função de força de 0-10V e 4-20mA.
(3) Equipado com indicador, saída de tomada padrão europeu e tomadas de segurança.
(4) Fonte de alimentação CA interna com função de proteção contra curto-circuito.
3.4 Módulo de caixa suspensa
Este módulo permite que os alunos realizem diversos experimentos. Cada módulo de teste é fabricado de acordo com um tamanho padrão. Ao instalar o primeiro módulo na viga de alumínio fundido, insira a placa na ranhura superior e, em seguida, posicione a placa do módulo sob o tanque inferior, encaixando-a na viga. O módulo de caixa suspensa é mostrado na figura.
3.5 Componentes Equipados
(1) Caixa de montagem para PLC S7-200 (1 unidade)
(2) Caixa de montagem para simulador de iluminação de torre de iluminação (1 unidade)
(3) Caixa de montagem para carregamento automatizado (1 unidade)
(4) Caixa de montagem para simulação de nível de água em torre de água (1 unidade)
(5) Caixa de montagem para simulação de manipulador (também conhecido como caixa de montagem para robô) (1 unidade)
(6) Caixa de montagem para mistura de múltiplos líquidos (1 unidade)
(7) Caixa de montagem para simulador de triagem de correspondências (1 unidade)
(8) Caixa de montagem para simulação de enrolamento automático (1 unidade)
(9) Caixa de montagem para simulação de experimento com elevador (1 unidade)
(10) Caixa de montagem para inversor Siemens V20 (1 unidade)
(11) Caixa de montagem para simulação de experimento com semáforo (1 unidade)
(12) Caixa de montagem para simulação de autoforma (1 unidade)
(13) Caixa de montagem para linha de produção de galvanoplastia (1 unidade)
(14) Caixa de montagem para simulação de máquina de lavar automática (1 unidade)
(15) Caixa de montagem para simulação de motor de passo (1 unidade)
(16) Caixa de montagem para botões e indicadores (1 unidade) (17) Cabo elétrico de segurança de 2 mm, 25 unidades
(18) Software PLC em inglês, versão didática
4 Experimentos que podem ser concluídos
(1) Simulador de iluminação de torre de iluminação
(2) Carregamento automatizado
(3) Simulação do nível da água em torre d'água
(4) Simulação de manipulador (também conhecido como robô)
(5) Mistura de múltiplos líquidos
(6) Simulador de triagem de correspondências
(7) Simulação de enrolamento automático
(8) Simulação de elevador
(9) Inversor Siemens V20
(10) Simulação de semáforo
(11) Simulação de autoforma
(12) Linha de produção de galvanoplastia
(13) Simulação de máquina de lavar automática experimento
(14) Experimento de treinamento e prática de simulação de motor de passo
