Sistema Didáctico para Formação em Energia Solar e Eólica, Equipamento Educativo Híbrido, Formação em Competências Técnicas, Sistema de Formação em Energias Renováveis
No.AFR046
AFR046 Sistema Didáctico para Formação em Energia Solar e Eólica, Equipamento Educativo Híbrido, Formação em Competências Técnicas, Sistema de Formação em Energias Renováveis
Potência de entrada
Monofásico, três fios, CA 220V±5%
Condições de trabalho
temperatura -10～+40℃±5% temperatura ≤80℃
Ar ambiente
Sem gases corrosivos ou inflamáveis, sem grande quantidade de poeiras condutoras.

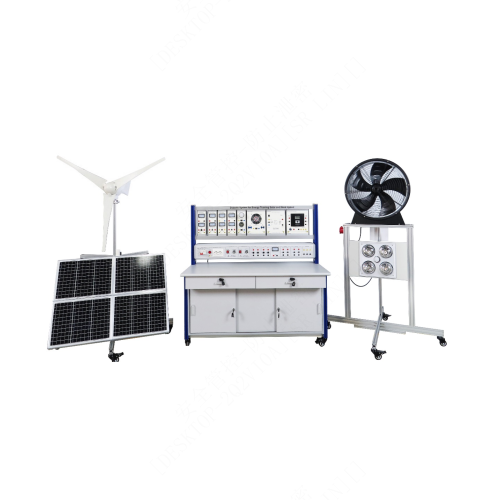

AFR046 Sistema Didáctico para Formação em Energia Solar e Eólica, Equipamento Educativo Híbrido, Formação em Competências Técnicas, Sistema de Formação em Energias Renováveis I. Visão Geral do Produto 1.1 Visão Geral O Sistema de Formação Didática em Energia Híbrida Solar e Eólica AFR046 é uma ferramenta de ensino avançada concebida para a educação e formação. O seu objetivo é auxiliar os alunos a compreenderem profundamente os princípios e processos de geração de energia eólica e solar através de demonstrações de simulação intuitivas. O dispositivo pode simular com precisão sistemas reais de geração de energia eólica e solar, permitindo aos alunos aprender e experimentar num ambiente seguro e controlado. No Sistema de Formação Didática em Energia Híbrida Solar e Eólica AFR046, a turbina eólica é parcialmente acionada por um soprador para simular o processo real de geração de energia eólica. Os alunos podem observar o efeito das diferentes velocidades do vento na eficiência da geração de energia, ajustando a velocidade do soprador. Os painéis solares são iluminados por lâmpadas de halogéneo para simular o efeito da luz solar nos painéis fotovoltaicos. Ajustando a intensidade e o ângulo da luz, os alunos podem estudar as características de saída dos painéis fotovoltaicos sob diferentes condições de iluminação, compreendendo assim os princípios de funcionamento das células solares e o seu desempenho em diferentes ambientes. 1.2 Características (1) Design estrutural: A plataforma de treino adota uma estrutura de coluna com perfil de alumínio para garantir estabilidade e durabilidade. Os instrumentos de medição e a fonte de alimentação para formação estão integrados, o que não só permite poupar espaço, como também melhora a praticidade de utilização. A base está equipada com rodízios universais, o que torna a movimentação entre unidades mais flexível, muito conveniente de utilizar e resistente a danos. (2) Configuração completa: Os circuitos e dispositivos experimentais estão totalmente configurados e podem ser utilizados em conjunto para complementar o conteúdo de formação de diversas disciplinas. Quer se trate de experiências de geração de energia eólica ou solar, podem ser facilmente realizadas. Esta flexibilidade permite aos professores escolher diferentes projetos experimentais de acordo com as necessidades de ensino e enriquecer o conteúdo didático. (3) Sistema de proteção de segurança: O sistema de formação em energia híbrida solar e eólica AFR046 possui um bom sistema de proteção de segurança. Todos os circuitos e dispositivos foram rigorosamente concebidos e testados para garantir que não existem riscos de segurança durante a utilização. Além disso, o dispositivo está também equipado com medidas completas de proteção de segurança, que podem cortar automaticamente a energia em situações anormais para proteger a segurança dos alunos. II. Parâmetros de Desempenho 2.1 Parâmetros Técnicos 1. Alimentação: Monofásica, trifásica, CA 220V±5% 2. Condições de funcionamento: temperatura -10～+40℃±5%, temperatura ≤80℃ 3. Ar ambiente: sem gases corrosivos ou inflamáveis, sem grande quantidade de poeiras condutoras 2.2 Dimensões e Peso Dimensões 1: 1200mm x 1200mm x 1900mm Peso 1: <160kg Dimensões 2: 1405mm x 700mm x 1415mm Peso 2: <170kg III. Lista de Componentes e Introdução Detalhada 3.1 Parte Principal Número Nome 1 Turbina eólica híbrida eólico-solar e parte da fonte de luz simulada 2 Plataforma de formação prática 3 Painel solar híbrido eólico-solar e parte da turbina eólica 3.2 Parte da caixa de suspensão do produto Número Nome 1 Caixa de suspensão para carga de lâmpadas 2-3 Caixa de suspensão para o medidor de corrente e tensão CC 4 Caixa de suspensão para medidor de corrente e tensão CC 5 Caixa de suspensão para medidor de corrente e tensão CA 6 Caixa de suspensão para inversor 7 Caixa de suspensão para ventilador axial 8 Caixa de suspensão para controlador híbrido eólico-solar 3.3 Parte da caixa de alimentação do produto Número Nome 1 Disjuntor de potência 2 Indicador de energia Fio de luz e terra 3 Tomada de seis pinos AC220V 4 Interruptor de alimentação e regulador de velocidade do ventilador 5 Interruptor de alimentação e regulador da fonte de luz analógica 6 Módulo de bateria 7 Voltímetro DC30V 8 Módulo de saída e medição do painel fotovoltaico 9 Terminais de saída e medição da turbina eólica 3.4 Parte traseira da caixa de suspensão Número Nome 1 Interface de alimentação da fonte de vento simulada e da fonte de luz simulada 2 Interface de entrada do painel fotovoltaico 1-4 3 Interface de entrada da geração de energia eólica IV. Lista de Configuração do Produto Nº Nome QYT 1 Turbina eólica híbrida eólico-solar e parte da fonte de luz simulada 1 2 Painel solar híbrido eólico-solar e gerador parte 1 3 Máquina de treino eólico-solar 1 4 Caixa de suspensão para carga de lâmpadas 1 5 Caixa de suspensão para medidor de corrente e tensão CC (50V 10A) 2 6 Caixa de suspensão para medidor de corrente e tensão CC (50V 30A) 1 7 Caixa de suspensão para medidor de corrente e tensão CA (250V 5A) 1 8 Caixa de suspensão para inversor 1 9 Caixa de suspensão para ventilador axial 1 10 Caixa de suspensão para controlador híbrido eólico-solar 1 11 Cabo elétrico de 4 mm, 1 metro, ponta dupla, preto 10 12 Cabo elétrico de 4 mm, 1 metro, de ponta dupla, vermelho 10 13 Cabo elétrico de 4 mm, 1 metro, ponta dupla, azul 5 14 Cabo elétrico de 4 mm, 1 metro, ponta dupla, bicolor 5 15 Cabo elétrico de 4 mm, 1 metro, de ponta dupla, amarelo 5 16 Linha de comunicação 1 17 Fusível 5*20 5A 4 18 Fusível 5*20 10A 4 19 Fusível 6*30 30A 4 20 Fusível 6*30 30A 1 21 Kit de ferramentas para eletricista incluindo 17 ferramentas 1 22 Carregador 1 23 Multímetro digital UA9205 1 V. Lista de Experiências Experiência 1: Experiência sobre as características de proteção de baterias de carregamento de energia solar Experiência 2: Experiência sobre o carregamento de baterias com carregadores Experiência 3: Experiência sobre o teste de ventilador de fluxo axial Experiência 4: Experiência sobre o princípio do inversor Experiência 5: Experiência sobre o teste de tensão em circuito aberto de painéis fotovoltaicos e baterias Experiência 6: Experiência sobre um sistema simulado de geração de energia eólica Experiência 7: Experiência sobre a ligação em série de painéis fotovoltaicos e baterias Experiência 8: Experiência sobre a ligação em paralelo de baterias fotovoltaicas Experiência 9: Experiência sobre a variação da tensão e corrente de saída com a alteração da intensidade da luz Experiência 10: Experiência sobre a variação da tensão e corrente de saída com a mudança do ângulo da luz
