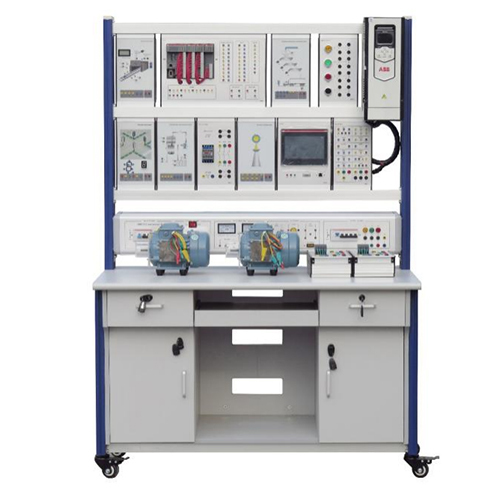

AFE1006 Bancada didática para treinamento em automação com CLP, equipamento para laboratório de elétrica, equipamento didático para treinamento profissional.1.1 Visão Geral
O dispositivo de treinamento inclui componentes como IHM, CLP, inversor e motor. Através de experimentos relacionados, o princípio do controle de sensores e motores pode ser estudado, e os conhecimentos e habilidades correspondentes dos alunos podem ser cultivados. É adequado para escolas técnicas e profissionalizantes de nível superior e escolas técnicas para avaliação do ensino e treinamento de habilidades em áreas relacionadas.
1.2 Características
(1) O dispositivo de treinamento adota uma estrutura de coluna de alumínio, e a fonte de alimentação é integrada e instalada.
(2) A caixa de circuitos da unidade é totalmente configurada e pode ser usada em combinação para completar o conteúdo de treinamento de vários cursos.
(3) As unidades relevantes podem ser adicionadas ou removidas dos objetos experimentais de forma flexível para atender às necessidades de diferentes usuários.
(4) O dispositivo possui um bom sistema de proteção de segurança.
2 Parâmetros de desempenho
(1) Potência de entrada: monofásica AC220V ± 10% 60Hz
(2) Dimensões gerais: 1600mm × 800mm × 1900mm
(3) Capacidade total: 1KVA
(4) Peso: <260kg
(5) Condições de operação:
Temperatura ambiente -10 ℃ ～ + 40 ℃
Umidade relativa ＜ 85% (25 ℃)
3 Composição do produto
3.1 Plataforma
O dispositivo de treinamento adota uma estrutura de coluna de alumínio, que é segura, conveniente de usar e não é fácil de danificar.
A caixa de alimentação contém entrada de energia monofásica de 220Vca, 220Vca/10A, 24Vcc/4A e 10Vcc/0,5A.
3.2 Principais caixas e dispositivos de suporte experimental
(1) 1 módulo inversor
(2) 1 módulo HMI (com protocolo de comunicação Profinet)
(3) Módulo PLC (incluindo pelo menos 32 entradas digitais, 32 saídas digitais, 4 entradas analógicas, 2 saídas analógicas PLC e comunicação Profinet permitida)
(4) 1 motor assíncrono trifásico (220/380VCA)
(5) Módulo analógico DC0-10V (potenciômetro e voltímetro)
(6) 30 cabos de conexão elétrica de segurança de 4 mm
(7) Software de programação PLC (crackeado) versão)
(8) Software de programação HMI (versão crackeada)
2. Projeto de treinamento em circuito de aplicação de inversor:
Experimento de configuração de parâmetros do inversor
Experimento de regulação de velocidade do conversor de frequência
Experimento de controle analógico de velocidade do conversor de frequência
Experimento de controle de velocidade segmentado do conversor de frequência
Experimento de controle de comunicação do conversor de frequência
3. Projeto de treinamento em controle PLC:
Circuito de controle de avanço lento do motor controlado por PLC com comunicação HMI
Experimento de circuito de controle de travamento automático do motor controlado por PLC com comunicação HMI
Experimento de circuito de controle de intertravamento de dois motores controlado por PLC com comunicação HMI
Experimento de circuito de controle de avanço e reversão do motor controlado por PLC com comunicação HMI
Experimento de circuito de controle de partida retardada do motor controlado por PLC com comunicação HMI
Experimento de circuito de controle de partida estrela-triângulo do motor controlado por PLC com comunicação HMI
Experimento de controle analógico de velocidade do inversor controlado por PLC com comunicação HMI
Experimento de controle de velocidade multiestágio do inversor controlado por PLC com comunicação HMI
Experimento de feedback de velocidade do inversor controlado por PLC com comunicação HMI
Experimento de controle de comunicação do inversor controlado por PLC com comunicação HMI
